Bildschirm statt Oszilloskop
Zur anschaulichen Untersuchung
- der elektromagnetischen Induktion
- der Vorgänge am Transformator
- der Gleichrichtung von Wechselspannungen sowie
- des Einschaltvorgangs an einer Spule
war früher ein Zweistrahl-Oszilloskop nötig. Nur so lässt sich beispielsweise die Gegenphasigkeit von Primär- und induzierter Spannung überzeugend darstellen
Vier Parameter gleichzeitig auf dem Schirm
Die Darstellung von bis zu vier verschiedenen Parametern ist vor allem bei der Einweg- und Zweiweg-Gleichrichtung, aber auch beim Transformator sehr vorteilhaft: Denn so lassen sich anschaulich und farblich getrennt die Graphen und Phasenverschiebungen untersuchen.
Optionaler Zusatz: Magnetfeld-Sensor
Mit dem Magnetfeldsensor kann man das Feld eines Permanent-Magneten sowie einer stromdurchflossenen Spule dreidimensional nachvollziehen und ausmessen.
Enthaltene Sensoren
- kombinierter Spannung-/Stromstärke-Sensor (2x)
Weiteres Zubehör erforderlich
- Netzgerät
- Experimentiersatz ELEKTRIK 2
- optional: Magnetfeld-Sensor
Hinweis
Die kombinierten U-/I-Sensoren können auch für die Experimentiersätze ELEKTRIK 1, ELEKTRIK 2, ELEKTRIK 7 und ELEKTRIK 8 sinnvoll eingesetzt werden.
Für die Experimentiersätze ELEKTRIK 1 und 2 hat die Physikdidaktik der Universität Würzburg eine preisgekrönte AR-Applikation entwickelt, die auf der Universitäts-Homepage kostenlos zum Download bereitsteht.
Begleitmaterialien
Passend zum Experimentiersatz ELEKTRIK 5 ADDESTATION sind auch ein Schülerheft und ein Lehrerheft mit didaktischen Anweisungen und Lösungen in analoger Form erhältlich. Das Schülerheft ist auch in digitaler Form erwerbbar.

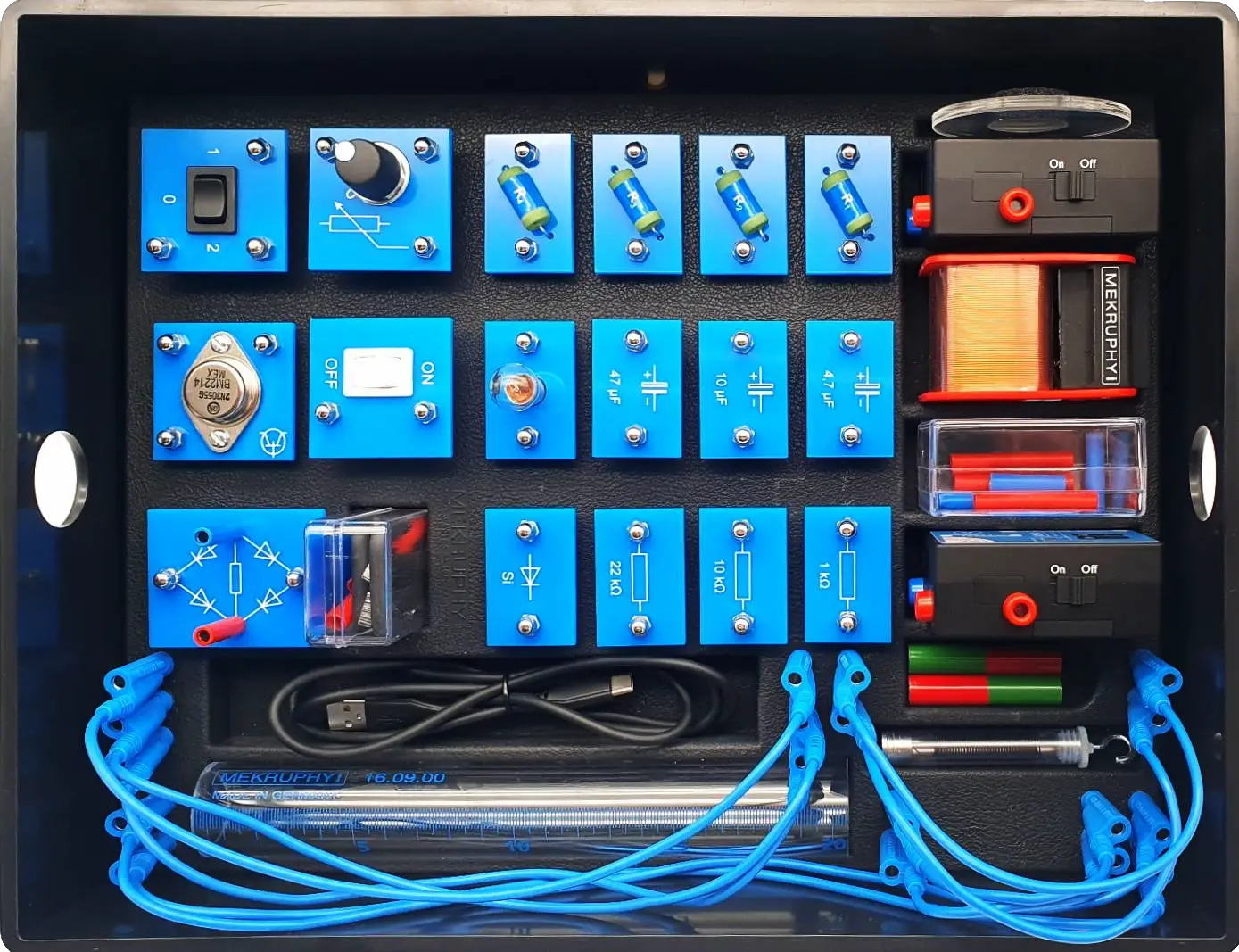

| 01.01.10 | Aufbewahrungskasten |
| 14.02.50 | Gerätegeformter Einsatz E5 |
| 14.03.50 | Grundplatte E5 |
| 08.05.00 | Kupplung E7 (2 Stück) |
| 14.05.50 | Element Umschalter |
| 14.06.50 | Element Glühlampe E5 |
| 08.07.50 | Element Schalter |
| 23.08.70 | Kombinierter Spannungs-Stromstärke-Sensor wireless mit Display (2 Stück) |
| 08.08.50 | Element Potentiometer |
| 14.08.00 | Abschlusseisen E5 (2 Stück) |
| 16.08.00 | Acrylglasrohr mit Skala A1 |
| 06.09.00 | Rundstabmagnet AlNiCo (2 Stück) |
| 14.09.50 | Element Transistor E5 |
| 03.10.01 | Schraubenfeder 10 N/m |
| 14.10.00 | Röhrchen mit Haken |
| 14.11.50 | Element Widerstand R1 |
| 14.12.50 | Element Widerstand R2 |
| 14.13.50 | Element Widerstand R3 |
| 14.14.50 | Element Widerstand R4 |
| 08.16.30 | Element Si-Diode |
| 14.16.30 | Element Kondensator 4,7 μF |
| 14.16.50 | Element Kondensator 10 μF |
| 14.16.70 | Element Kondensator 47 μF |
| 07.17.00 | Spule mit 300/600 Windungen |
| 08.18.00 | Experimentierkabel 8,5 cm (2 Stück) |
| 08.19.00 | Experimentierkabel 17 cm (2 Stück) |
| 08.20 00 | Experimentierkabel 34 cm blau (2 Stück) |
| 14.22.00 | Stellplatte |
| 14.23.50 | Element Graetz-Schaltung |
| 06.24.20 | Experimentierkabel 25 cm blau (3 Stück) |
| 08.24.50 | Element Widerstand 1 kΩ |
| 08.26.50 | Element Widerstand 10 kΩ |
| 14.24.50 | Element Widerstand 22 kΩ |
| 08.27.00 | Kurzschlussbügel (4 Stück) |
Zusätzlich erforderlich:
| 00.05.10 | Kleinspannungsnetzgerät MKS 2.4 |
Für die Experimente E5-7, E5-8 und E5-16:
| 07.00.00 | Experimentiersatz Elektrik 2 |
Optional:
Für das Experiment E5-17:
| 71.15.70 | Magnetfeld-Sensor wireless mit Display |
| E5-1 | U-I-Kennlinie einer Glühlampe |
| E5-2 | Das Ohm‘sche Gesetz |
| E5-3 | Bestimmung von Widerstandswerten |
| E5-4 | Der Innenwiderstand einer Batterie |
| E5-5 | Elektromagnetische Induktion |
| E5-6 | Das Induktionspendel |
| E5-7 | Der Wechselstromgenerator |
| E5-8 | Der Transformator |
| E5-9 | Ein-Weg-Gleichrichtung |
| E5-10 | Zwei-Weg-Gleichrichtung |
| E5-11 | Laden und Entladen eines Kondensators |
| E5-12 | Glättung |
| E5-13 | Der kapazitive Widerstand |
| E5-14 | Der induktive Widerstand |
| E5-15 | Schwingkreis 1 |
| E5-16 | Schwingkreis 2 |
| E5-17 | Untersuchung des Magnetfeldes einer Spule mit einem Magnetfeld-Sensor * |
* Zusatz Magnetfeld-Sensor erforderlich (siehe Lieferumfang)
